DEA-2L型電氣控制箱
一、用途

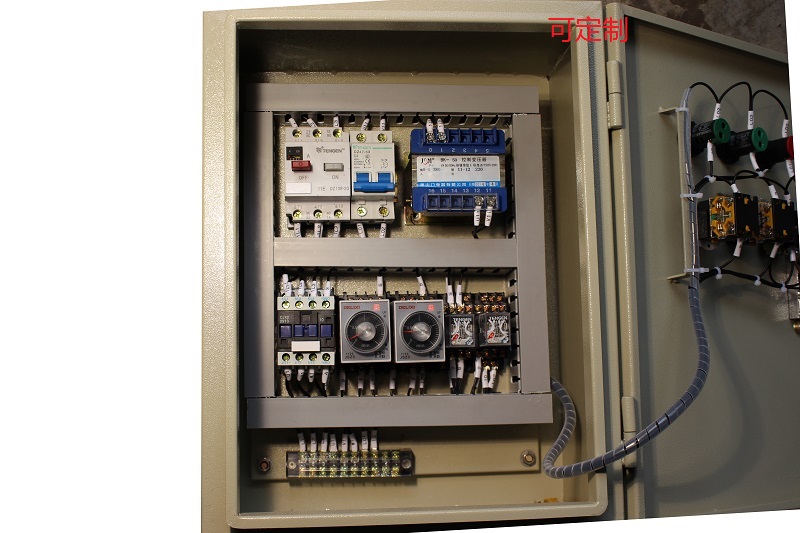

DEA-2L型電氣控制箱,用于自動控制一套由U- ※※ AL 環式電動干油潤滑系統,在油泵經過任意的間隔時間后、自動地使油泵運轉,給油完成后自動停止。 控制箱能發出“供油時間延長”、“油箱液位低”、“超負載運轉”三種故障信號。設有一組外部接點,可向主機或主控室發送潤滑系統運轉狀況(停止、運轉、故障)信號。 | ![]() |

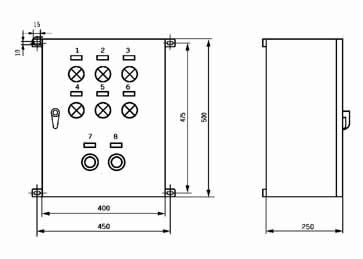

二、外形及安裝尺寸
三、標牌文字表
序號 | 符號 | 標牌文字 | 序號 | 符號 | 標牌文字 |
1 | 1HL | 電源 | 5 | 5HL | 油箱液位低 |
2 | 2HL | 停止 | 6 | 6HL | 超負荷運轉 |
3 | 3HL | 運轉 | 7 | S0 | 任意運轉 |
4 | 4HL | 供油時間延長 | 8 | S1 | 故障復位 |

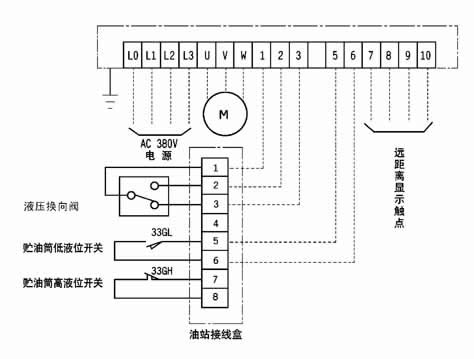

四、DEA-2L型電控箱外部接線圖
五、使用說明
1、適用主電源3N 50HZ AC 380V。
2、適用環境溫度-10℃~40℃,濕度90%。
3、周圍環境無導電的介質(氣體、液體)。
4、垂直安裝,其傾斜度不大于5°。
