          SGLL型雙聯油冷卻器

          產品分類: SGLL型雙聯列管式油冷卻器
            雙聯冷卻器按GB151 標準和參照西德AD 及美國TEMA標準設計和制造,采用全鋼和部分黃銅結構,油側工作壓力1.6MPa,工作溫度150℃,水側工作壓力1.0MPa,工作溫度100℃。產品具有節能、高效、安全可靠等優點;適用于汽輪發電機組、壓縮機組、風機、泵組及石油化工行業上的油冷卻系統,也可用于其它油冷卻系統。
            訂購熱線:0513-83783788

              SGLL型雙聯油冷卻器

              一、使用條件

              雙聯冷卻器按GB151 標準和參照西德AD 及美國TEMA標準設計和制造,采用全鋼和部分黃銅結構,油側工作壓力1.6MPa,工作溫度150℃,水側工作壓力1.0MPa,工作溫度100℃。產品具有節能、高效、安全可靠等優點;適用于汽輪發電機組、壓縮機組、風機、泵組及石油化工行業上的油冷卻系統,也可用于其它油冷卻系統。

              二、特點

              1、表列數據為二流程列管式雙聯油冷卻器,若需要可選用四流程、六流程、裸管或翅片冷卻管的冷卻器。

              2、冷卻器安裝通常為臥式,如用戶需要時可采用二種立式布置,一種進水室在下、另一種進水室在上,便于管束拆卸。

              3、油水接口法蘭標準按JB/T81-94,根據用戶要求配非標法蘭時應滿足配管要求。

              4、根據AP Ⅰ 614 標準,冷卻器采用雙聯結構,由二只相同面積的冷卻器和三通閥裝置構成,一只工作,一只備用,每個冷卻器能承受整個系統的冷卻負荷,管板一頭固定,一頭浮動,可拆卸的管束和水室箱蓋,便于運行過程中清洗、檢查和維修。冷卻器的材質,根據使用場所、水系統條件可有多種選擇,水室、殼體、三通閥可選碳鋼或全不銹鋼,管板可用碳鋼、不銹鋼或黃銅板;管子材料可選普通黃銅管H68、砷黃銅管HSn70-1A,鋁黃銅管HA177-2A,不銹鋼管1Cr18Ni9Ti、B10、B30 等。

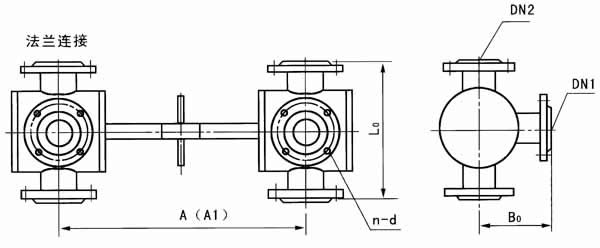

              5、三通閥采用鋼制焊接結構連續流轉換閥。這種閥門在內部結構發生故障或閥門轉換期間不會造成油路的中斷。外形如圖示。

              SGLL型雙聯油冷卻器

              三、外形結構及尺寸

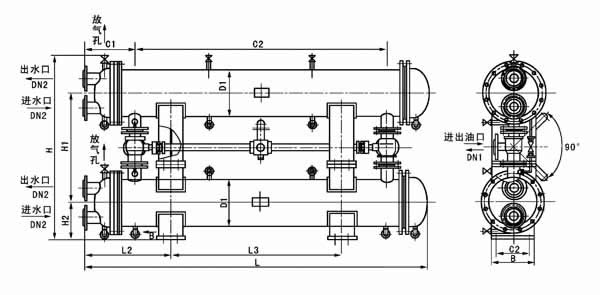

              1、臥式

              SGLL型雙聯油冷卻器

              型號冷卻面積m2DN1DN2D1LL3CH2L2C1C2BHH1
              SGLL4-12/1.61265653251555660860262497345300370984460
              SGLL4-16/1.616656532519601065136526249734530037098460
              SGLL4-20/1.62080653252370147517752624973453003701004480
              SGLL4-24/1.62480653252780188521752624973503003701004480
              SGLL4-28/1.62880653253190229525852624973503003701004480
              SGLL4-35/1.6351001004262480123216923137305003007301181555
              SGLL5-40/1.6401001004262750150219623137305003007301181555
              SGLL5-45/1.6451251004263020177222023137255153007251181585
              SGLL5-50/1.6501251004263290204224723137255153007251181585
              SGLL5-60/1.6601251004263830258230123137255153007251181585
              SGLL6-80/1.6802002006163160155520154349357007509351688820
              SGLL6-100/1.61002002006163760215526154349357007509351688820
              SGLL6-120/1.61202002006164360275532154349357007509351688820

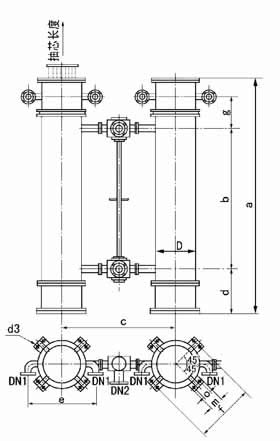

              2.立式

              型號冷卻面積m2abcdefgmod3DDN1DN2
              SGLL4-12/1.6L121555960870320520475340120808-Φ263256565
              SGLL4-16/1.6L1619601365870320520475340120808-Φ263256565
              SGLL4-20/1.6L2023701775870320565475340120808-Φ263258065
              SGLL4-24/1.6L2427802175870340565475360120808-Φ263258065
              SGLL4-28/1.6L2831902585870340565475360120808-Φ263258065
              SGLL5-35/1.6L3526101692976470666585400120808-Φ26426100100
              SGLL5-40/1.6L4028801962976470726585400120808-Φ26426100100
              SGLL5-45/1.6L4531202202973470726585420120808-Φ26426125100
              SGLL5-50/1.6L503390247211004707265854201401008-Φ26426125100
              SGLL5-60/1.6L603930301212404709905854201401008-Φ26426125100
              SGLL6-80/1.6L803255201512407059908304601401008-Φ30616200200
              SGLL6-100/1.6L10038552615134670510668304601401008-Φ30616200200
              SGLL6-120/1.6L12044553215134670510668304601401008-Φ30616200200

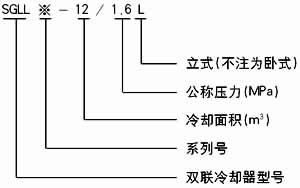

              四、型號標注說明

              好的品牌是產品質量的保證。
              10年潤滑泵行業經驗,提供從現場調研、方案、
              設計、生產、現場施工、安裝調試
              的專業化整
              體解決方案。
              領先的產品技術源于不斷的科研進步。
              獨立研發部門,自行設計了多種系列的潤滑系統及元器件,并 獨創研發智能潤滑系統,與電動潤滑汞完美結合,高效運轉、降低成本
              優良的生產工藝 挑戰極限惡劣使用環境。

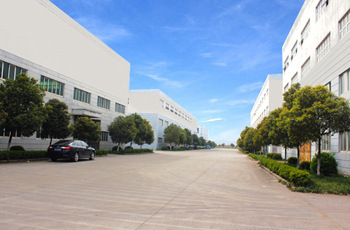

              2萬平方米廠區,產品系列齊全、性能優越,
