SSPQ-P1.15系列雙線分配器

產品分類： SSPQ-P1.15型系列雙線分配器

SSPQ-P1.15系列雙線分配器適用于公稱壓力為40MPa的干油雙線集中潤滑系統中，作為一種定量給油裝置，通過二條供油管交替輸送潤滑脂，實現定量給各潤滑點供送潤滑劑的雙線分配器。

訂購熱線：0513-83783788

跟此產品相關的產品

: VSN-KR型系列雙線分配器; 分配器適用于公稱壓力為40MPa的雙線式干油集中潤滑系統中，作為一種計量給油裝置，它在兩條供油主管交替供油壓力作用下，直接由供油壓力控制活塞動作給油，完成向潤滑點定量分配潤滑脂的功能。

: JPQ-L系列單線遞進式分配器; JPQ-L系列單線遞進式分配器在雙線式干油集中潤滑系統中，作為二級分配器。經雙線分配器定量分配后輸出的潤滑脂再輸入單線遞進式分配器進行二次分配后送往各個潤滑點。

: JPQ系列遞進式分配器; JPQ系列遞進分配器是由中碳合金結構鋼制造的首片、尾片和3～8片根據設計需要給油量和出油口數的中間體組合而成。

產品詳情

SSPQ-P1.15系列雙線分配器

一、概述

二、技術參數

型號	公稱壓力Mpa	啟動壓力Mpa	出口油數	每口每次給油量/ml		損失量/ml	重量/kg
				max	min
2SSPQ-P1.15	40	≤1.8	2	1.15	0.35	0.17	1.2
4SSPQ-P1.15			4				1.7
6SSPQ-P1.15			6				2.2
8SSPQ-P1.15			8				2.7

適用介質為錐入度不小于265（25℃，150g）1/10mm的潤滑脂。

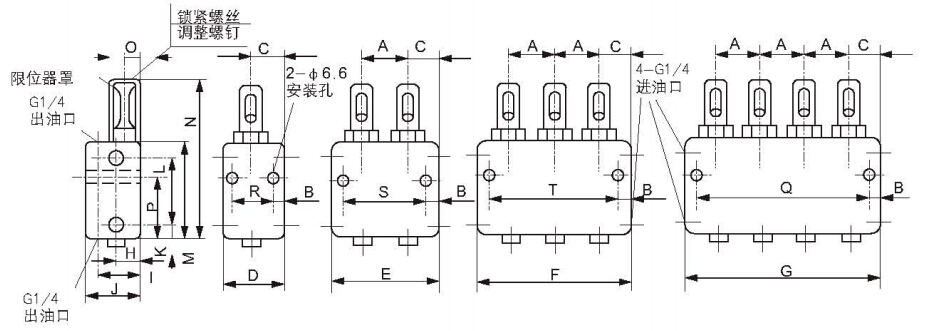

三、外形尺寸

型號

2SSPQ-P1.15

10.5

105

4SSPQ-P1.15

6SSPQ-P1.15

102

8SSPQ-P1.15

129

115

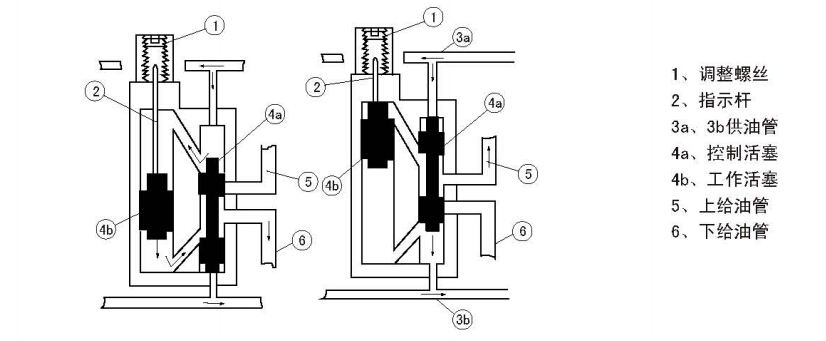

四、工作原理

雙線分配器與每?jī)蓚€(gè)潤滑點相連通的活塞孔中分別有一個控制活塞和一個工作活塞，兩個進油口分別與兩條供油管3a、3b連接，當供油管一條加壓力時，另一條則卸荷。

如上圖所示，由泵輸送來的潤滑脂，經供油管3a進入分配器控制活塞的上端，控制活塞首先向下移動（這時控制活塞下端擠壓的潤滑脂則進入卸荷的供油管3b)，使工作活塞的上腔與控制活塞的上腔連通，然后工作活塞向下移動，這時受工作活塞擠壓的潤滑脂經過控制活塞的壞形槽被壓送到出油口6至潤滑點，完成第一周期的給油動作。切換至供油管3b開始第二周期的給油動作，分配器活塞按相同的順序反向進行前述動作，出油口5排送潤滑脂。

五、使用說明

1、在灰塵大、潮濕、環境惡劣的場合使用，應配防護罩。

2、雙線分配器在系統中優先采用并聯安裝法，供油管與分配器在左邊或右邊聯接均可：其次采用串聯安裝法，須把一側進油口上起封閉管道作用的二個G3/8螺塞卸掉，最多串接數不允許超過二個；必要時可并串組合安裝。

3、在運動指示調節裝置上（SSPQ2型），調整其給油量，應在指示桿縮回去的狀態下旋轉限位器的調節螺釘，根據潤滑點的實際Z要在最大和最小給油童范圍內進行調整。

4、給油口數變?yōu)槠鏀?shù)時，將相對應出油口間的螺釘拿掉，并把不用的那個出油口用G1/4螺塞封堵，上下出油口連通，活塞正反向動作均從此出油口供油。

5、為便于拆卸，從分配器到潤滑點的管道最好彎成90°或者使用卡套式接頭。

6、與分配器安裝的平面應光滑平整，安裝螺栓不宜擰得過緊，以免使用時變形影響正常動作

六、常見故障及排除

1、分配器不動作。

檢查供油鈐有否壓力油輸送：潤滑點是否阻塞，給油管是否被壓扁：分配器是否進入雜質致使活塞孔拉毛等，查明后排除即可。

2.運動指示調節裝置指示桿處漏油。

拆下限位器體更換油封，可能是油封庫存或使用時間過長老化或超過規定的使用環境溫度，查明后更換。

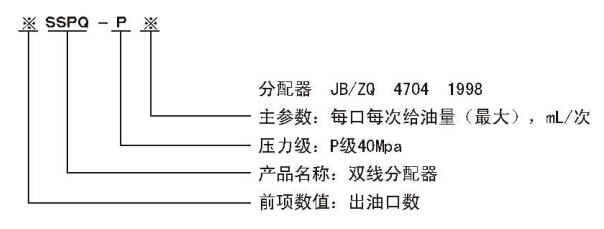

七、型號標注及訂貨說明

分配器安裝使用環境溫度＞80℃的必須在訂貨中注明，以便供貨時提供按高溫油封。
