Y型系列過濾器
一、概述
Y型系列過濾器是石油、化工等輸送管線上必不可少的設備,具有結構緊湊,使用方便,過濾能力大,壓力損失小,安全可靠,價格低廉等優點。本產品規格齊全,適用性強,若將它安裝在泵的入口或系統管線的有關部位,可提高泵及設備的使用壽命,又能保證整個系統安全穩定的運行。 過濾器是從流體中分離固體顆粒的過程,通常在壓差推動下,迫使流、固相混合物通過過濾介質使固體顆粒截留于介質上,達到使流體和固體互相分離的功能。 |
二、技術參數及外形尺寸
![]() | 公稱直徑DN | D0 | L | H | 管塞螺紋N |
15 | Rc1/2 | 120 | 160 | ZG1/4" | |
20 | Rc3/4 | 130 | 170 | ZG1/4" | |
25 | Rc1 | 140 | 175 | ZG1/4" | |
32 | Rc1 1/4 | 170 | 185 | ZG1/4" | |
40 | Rc1 1/2 | 190 | 195 | ZG1/4" | |
50 | Rc2 | 220 | 210 | ZG3/8" |

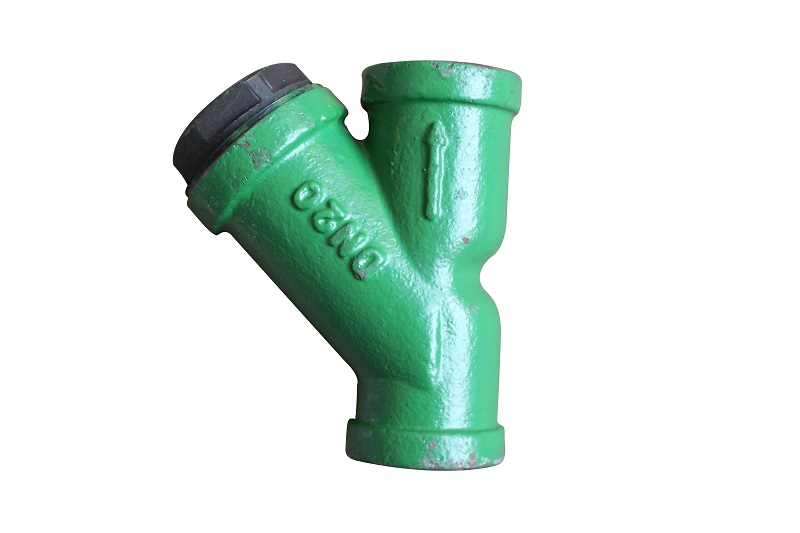

YZ-Ⅰ型為整體鑄造螺紋連接式過濾器(DN15~50,PN≤4.0MPa)
![]() | 公稱直徑DN | D0 | L | H | 管塞螺紋N |
15 | 21.8/18.5 | 120 | 170 | ZG1/4" | |
20 | 27.4/25.5 | 130 | 180 | ZG1/4" | |
25 | 34.2/32.5 | 140 | 185 | ZG1/4" | |
32 | 42.9/38.5 | 170 | 210 | ZG1/4" | |
40 | 48.8/48.5 | 190 | 220 | ZG1/4" |
YZ-Ⅱ型為整體鑄造承插焊連接式過濾器(DN15~40,PN≤10.0MPa)
![]() | 型 號 | 公稱直徑DN | 公稱壓力PN | L | H | 管塞螺紋N |
Y15-I | 15 | ≤5.0MPa | 260 | 180 | ZG1/4″ | |
Y20-I | 20 | 270 | 190 | ZG1/4″ | ||
Y25-I | 25 | 270 | 190 | ZG1/4″ | ||
Y32-I | 32 | 280 | 230 | ZG1/4″ | ||
Y40-I | 40 | 280 | 230 | ZG1/4″ |
Y-Ⅰ型為焊接型法蘭連接式過濾器(DN15~40,PN≤5.0MPa)
![]() | 公稱直徑DN | L | H | 管塞螺紋N |
50 | 290 | 245 | ZG3/8" | |
65 | 320 | 280 | ZG3/8" | |
80 | 350 | 315 | ZG3/8" | |
100 | 425 | 360 | ZG3/8" | |
150 | 540 | 460 | ZG3/4" | |
200 | 700 | 540 | ZG3/4" | |
250 | 800 | 660 | M20×1.5 | |
300 | 950 | 750 | M20×1.5 | |
350 | 1050 | 845 | M20×1.5 | |
400 | 1250 | 920 | M20×1.5 |
Y-Ⅱ型焊接型法蘭連接式過濾器
![]() | 公稱直徑DN | L | H | 管塞螺紋N |
80 | 330 | 150 | ZG3/8" | |
100 | 360 | 160 | ZG3/8" | |
150 | 440 | 200 | ZG3/4" | |
200 | 540 | 230 | ZG3/4" | |
250 | 600 | 270 | M20×1.5 | |
300 | 680 | 300 | M20×1.5 | |
350 | 750 | 340 | M20×1.5 | |
400 | 850 | 380 | M20×1.5 |
Y-Ⅲ型焊接型法蘭連接式過濾器

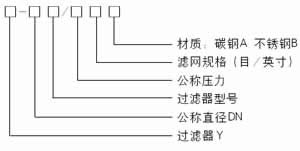

三、型號說明
四、工作原理
Y-Ⅰ型、Y-Ⅱ型,它們是由主管和支管按一定角度焊接而成,當液體進入置有相應規格濾網的濾筒后,其微小雜質濾至支管底部,而濾液則由過濾器出口排出。 Y-Ⅲ型它安裝在管線轉彎處,當流體進入濾筒后,濾液能轉過90°從出口排出。清洗時,旋開支管底部的旋塞或拆卸開板即可。 |
五、濾網規格及各部分材質
目數/英寸 | 20 | 30 | 40 | 60 | 80 | 100 |
絲徑 | 0.417 | 0.315 | 0.213 | 0.122 | 0.102 | 0.081 |
凈孔徑 | 0.853 | 0.532 | 0.422 | 0.301 | 0.216 | 0.173 |
有效面積% | 45 | 40 | 45 | 51 | 47 | 46 |
