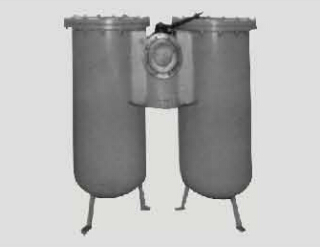

SWCQ型雙筒網式磁芯過濾器
一、使用條件
| 本產品適用于公稱壓力為0.63MPa的稀油潤滑系統中，用以過濾潤滑油中的污垢雜質，由于內部裝有磁芯，因此還能吸附鐵磁性的微粒（這種微粒能通濾芯）避免機械摩擦副的過早磨損；在性能上優于一般的過濾器；同樣分為二組過濾筒和一個三位六通閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到潤滑系統可以連續工作的目的。 |  |
二、技術參數
| 型號 | 公稱通徑DNmm | 過濾面積m2 | 運 動 粘 度 cSt | 重量kg | |||||||||
| 46 | 68 | 100 | 150 | 460 | |||||||||
| 過 濾 精 度 mm | |||||||||||||
| 0.08 | 0.12 | 0.08 | 0.12 | 0.08 | 0.12 | 0.08 | 0.12 | 0.08 | 0.12 | ||||
| 過 濾 精 度 mm | |||||||||||||
| SWCQ-50 | 50 | 0.31 | 485 | 1160 | 447 | 793 | 250 | 565 | 107 | 256 | 69 | 160 | 136 |
| SWCQ-65 | 65 | 0.52 | 820 | 1960 | 760 | 1340 | 400 | 955 | 180 | 434 | 106 | 250 | 165 |
| SWCQ-80 | 80 | 0.83 | 1320 | 3100 | 1200 | 2150 | 630 | 1533 | 288 | 695 | 170 | 400 | 220 |
| SWCQ-100 | 100 | 1.31 | 1990 | 4750 | 1840 | 3230 | 1000 | 2310 | 436 | 1050 | 267 | 630 | 275 |
| SWCQ-125 | 125 | 2.8 | 3340 | 8000 | 2100 | 5420 | 1686 | 3890 | 730 | 1710 | 450 | 1000 | 680 |
| SWCQ-150 | 150 | 3.3 | 5000 | 12000 | 4650 | 8130 | 2520 | 5840 | 1094 | 2660 | 679 | 1600 | 818 |
| SWCQ-200 | 200 | 6 | 9264 | 22140 | 8568 | 15114 | 4620 | 10788 | 2034 | 4908 | 1254 | 2898 | 1185 |
| SWCQ-250 | 250 | 9.4 | 14513 | 34686 | 13423 | 23678 | 7238 | 16901 | 3186 | 7689 | 1964 | 4540 | 1422 |
| SWCQ-300 | 300 | 13.5 | 20844 | 49815 | 19278 | 34006 | 10395 | 24273 | 4573 | 11043 | 2821 | 6520 | 2580 |
注：濾芯清洗降壓不大于0.15MPa

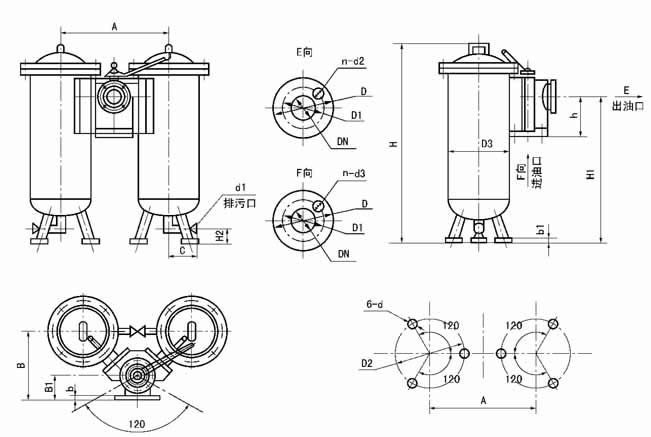

三、外形結構及尺寸
SLQ-32，SLQ-40雙筒網式過濾器（整體式） DN≥50的SLQ型雙筒網式過濾器（組合式）
| 型號 | 公稱通徑DN | A | B | B1 | b | b1 | C | d2 | d3 | H |
| SWCQ-50 | 50 | 459 | 325 | 130 | 18 | 20 | 170 | 260 | 240 | 660 |
| SWCQ-65 | 65 | 474 | 340 | 140 | 20 | 20 | 170 | 260 | 240 | 810 |
| SWCQ-80 | 80 | 529 | 367 | 145 | 20 | 20 | 180 | 350 | 300 | 820 |
| SWCQ-100 | 100 | 550 | 381 | 160 | 22 | 20 | 180 | 350 | 300 | 1000 |
| SWCQ-125 | 125 | 779 | 494 | 165 | 24 | 20 | 220 | 600 | 550 | 1340 |
| SWCQ-150 | 150 | 817 | 533 | 190 | 24 | 30 | 220 | 600 | 550 | 1460 |
| SWCQ-200 | 200 | 938 | 613 | 230 | 24 | 30 | 260 | 350 | 600 | 1500 |
| SWCQ-250 | 250 | 1034 | 676 | 260 | 26 | 30 | 260 | 700 | 640 | 1600 |
| SWCQ-300 | 300 | 1288 | 814 | 290 | 26 | 30 | 260 | 1000 | 900 | 1720 |
| 型號 | H1 | H2 | h | d | d1 | 時出油口連接法蘭尺寸 | |||||
| DN | D | D1 | n | d2 | d3 | ||||||
| SWCQ-50 | 480 | 70 | 170 | 19 | G1/2 | 50 | 160 | 125 | 4 | 18 | M16 |
| SWCQ-65 | 630 | 70 | 200 | 19 | G1/2 | 65 | 180 | 145 | 4 | 18 | M16 |
| SWCQ-80 | 620 | 70 | 220 | 19 | G1/2 | 80 | 195 | 160 | 4 | 18 | M16 |
| SWCQ-100 | 780 | 70 | 250 | 19 | G1/2 | 100 | 215 | 180 | 8 | 18 | M16 |
| SWCQ-125 | 1060 | 100 | 300 | 19 | G1/2 | 125 | 245 | 210 | 8 | 18 | M16 |
| SWCQ-150 | 1120 | 100 | 340 | 24 | G1/2 | 150 | 280 | 240 | 8 | 23 | M20 |
| SWCQ-200 | 1120 | 120 | 420 | 24 | G1/2 | 200 | 335 | 295 | 8 | 23 | M20 |
| SWCQ-250 | 1190 | 120 | 500 | 24 | G1/2 | 250 | 390 | 350 | 12 | 23 | M20 |
| SWCQ-300 | 1120 | 120 | 570 | 24 | G1/2 | 300 | 440 | 400 | 12 | 23 | M20 |
法蘭連接尺寸按JB/T81《凸面板式平焊鋼管法蘭》（PN=1MPA)的規定。
四、型號標注說明
公稱通徑為50的雙筒網式磁芯過濾器：
過濾器濾芯材質有銅網、不銹鋼網、合成纖維、紙質等，型式有標準筒式、網片式、折疊網式等，過濾精度也可更具用戶要求定制（最高可達0.01mm），如有上訴特殊要求，請?jiān)谟嗀洉r(shí)說明。
五、工作原理

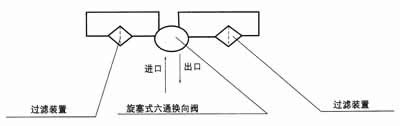

1、過濾器分別由兩組過濾裝置和一個六通換向閥組成，正常工作時，一組過濾裝置投入運行，另一組被換向閥封閉備用。 2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置，連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤0.6MPa可不停機換向。 3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。 4、系統圖
|
六、使用說明
| 1、當進出口壓力差≥0.05MPa時應將過濾裝置停止工作，取出濾芯磁塊進行清洗（包括筒體）。 2、當過濾精度達不到要求時，將過濾裝置停止運行，更換濾網。 3、過濾器運行過程中，不得隨意轉動換向閥。 |
七、訂貨須知
訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。
