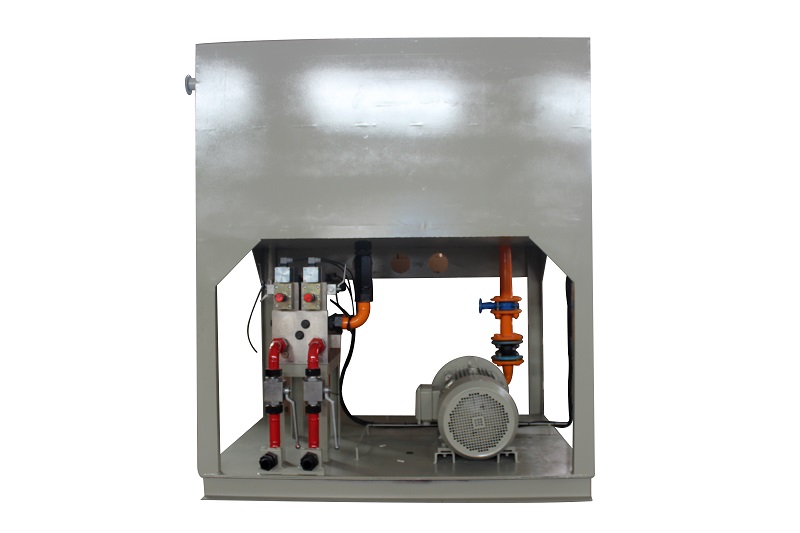

TBY擋輪液壓站
一、使用條件
回轉窯托輪應平行于窯體中心線安裝，窯體為傾斜放置，在自重作用 下有下滑的趨勢，采用液壓推力擋輪液壓站，使窯體按預想的速度（一般 約2～3mm/h)，強制上竄或有控制地下滑，從而有效地保證輪帶與托輪的均勻接觸和磨損，并節省托輪調整的工作量。 液壓擋輪正常上下游動的行程為±10mm,當上下游動的行稃達到15mm時，應發出報警訊號，當上下游動達到極限行程（±30mm)時， 應立即停止對主電機供電。允許通過調整限位開關的位置對上述控制行程作± 1～2mm的少量變動。 |  |
二、技術參數
| 工作壓力Mpa | 公稱流量L/H（L/min） | 過濾精度mm | 油箱容積L | 電加熱器 | 電動機 | 蓄能器型號 | |||
| 功率KW | 電壓V | 功率KW | 電壓V | 頻率次/分 | |||||
| 4～10 | 1.54（0.0255） | 0.01 | 130 | 1 | AC220 | 0.37 | AC380 | 72.5 | NXQ-0.6/20 |

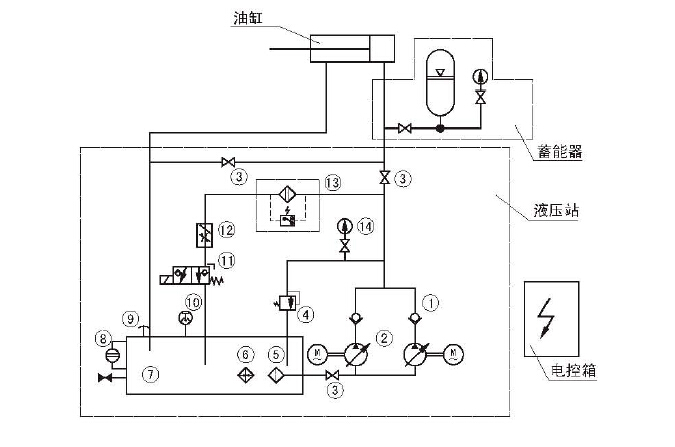

三、系統工作原理
| 系統裝有兩套可調流量微型計量泵.正常工作時.油泵一臺工作，一臺備用，在特殊需要時亦可允許同時起動兩泵，系統最高壓力為10MPa，最低壓力為4MPa，油缸上行速度由調節油泵流量來調定，油溫是由裝在油箱上的電接點雙金屬溫度計來控制電加熱器的開關，系統設有一臺精度為10μm的精過濾器，確保液壓油的清潔。過濾器壓差達到0.35MPa時報婪，需及時更換過濾器濾芯。 油站在啟動窯的同時接通工作油泵，迫使窯體向上移動，此時回油的二位三通電磁閥的電磁鐵不通電，電磁閥處于關閉狀態，當擋輪座上行碰到上行限位開關時，油泵電機斷電，電磁閥通電并打開閥門，此時靠窯體的自重使 油缸中的油經精過濾器、節流閥、二位三通電磁閥排回油箱。油缸下滑碰到下限開關時，二位三通電磁閥斷電，關閉回油管路，同時油泵啟動，重復上述推窯上行動作。 如系統非正常工作，當油缸上行或下行時，由于第一組限位開關發生故障而碰到上行或下行開關時，應發出報警信號，當上行或下行繼續而碰到極限位開關時，應立即停主機。
|
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
| 1 | 單向閥 | 2 | 8 | 液位液溫計 | 1 |
| 2 | 變量柱塞泵 | 2 | 9 | 空氣濾清器 | 1 |
| 3 | 高壓球閾 | 6 | 10 | 電接點雙金屬溫應計 | 1 |
| 4 | 溢流閥 | 1 | 11 | 電磁換向閥 | 1 |
| 5 | 吸油過濾器 | 1 | 12 | 節流閥 | 1 |
| 6 | 電加熱器 | 1 | 13 | 過濾器 | 1 |
| 7 | 油箱 | 1 | 14 | 壓力表 | 1 |

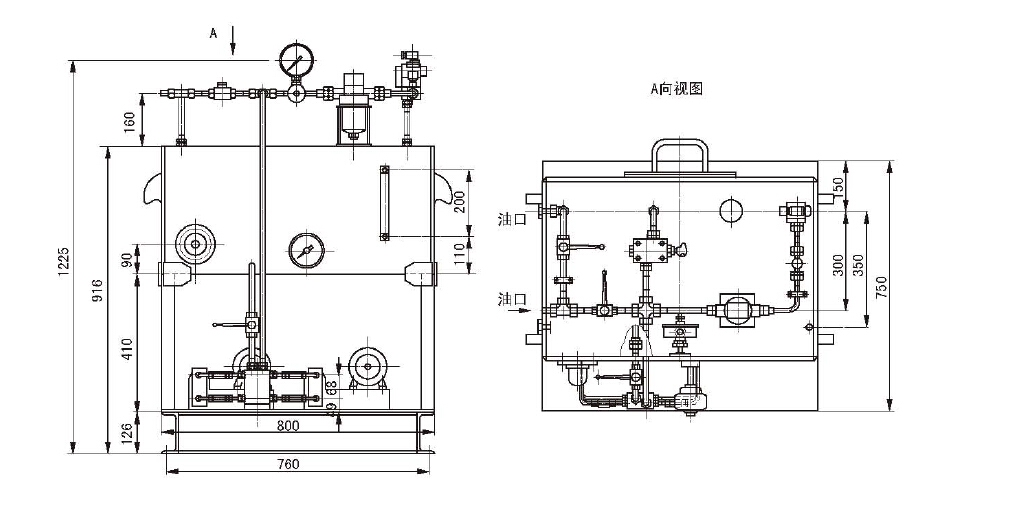

四、外形結構及尺寸
