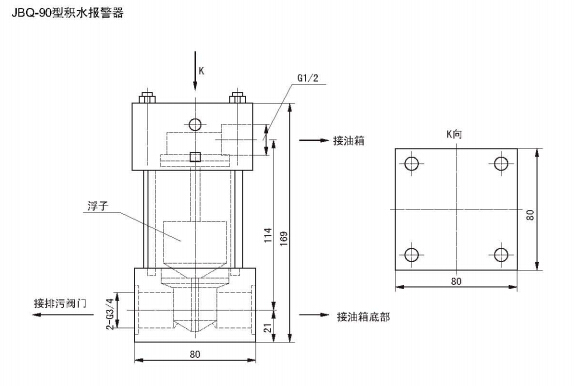

JBQ型積水報警器
一、使用條件
適用于稀油集中潤滑系統中,用來控制油箱中積水量,并能及時顯示報警水位或自動排水控制裝置。
二、技術參數
參數名稱 | 型 式 | |
JBQ-90型 | JBQ-80型 | |
浮子中心與油水分界面偏差(mm) | ± 1.5 | ±2 |
發信號報笛時水面高度誤差(mm) | ± 1.5 | ± 2 |
控制積水高度(mm) | 90 | 80 |
排水閥開啟時水面高度誤差(mm) | ± 2 | ± 2 |
適用油箱容積(m³) | $10 | >10 |
電氣參數 | 50Hz、 220V、 50VA | |
工業潤滑油粘度 | 22~460cSt | |
適用溫度 | 0 ~80℃ |
三、技術性能、外形結構及尺寸
1、積水報警器由浮子、干簧管、配重板、三通、法蘭等組成。
2、產品與手動閥門配套時,可實現人工排水。(有報警訊號發出時〉
3、積水報警器與排污電磁閥、電氣控制箱等配套時,具有機電一體化的功能,可以實現油箱積水的自動控制,自動放水和關閉排污電磁閥。
四、工作原理說明
1、積水報警器結構及控制原理 積水報警器使用時通過截止閥與油箱底部連接,運行過程中,截止權始終處于開啟狀態,使積水報警器與油箱形成連通器。 當油箱中積水逐步增加時.積水報警器中的浮子便隨之上浮,當浮子中線達到低位控制點時,干簧管接點閉合.潤滑系統電控箱紅燈亮(說明油箱有一定的積水〉,當浮子中線達到離位控制點時.另一干簧管接點閉合,潤滑系統電控箱發出電聲信號(說明油箱積水達到不允許的高度度),同時,使排水電磁閥通電打開進行自動排水,當浮子下降至低位控制點以下時,電磁閥斷電關閉,排水過程結束,同時紅燈熄滅,以后當油箱中積水再次增加時, 上述過程重復進行,即形成油箱積水的自動控制。 如果沒有電控部分,將排水電磁閥換成截止閥,即可根據浮子達到高位控制點時發出的電聲報警信號進行人工排水。 2、調試 積水報警器在試驗臺上調節浮子的位置,使浮子總浮在油水中.且浮子的中線在油、水分界面上,允許上下浮動±2mm,該產品出廠時浮子配重已按50#機械油選配好,若使用油品密度相差較大時,可重新配重。 3、操作說明 油箱中的油液切忌發生乳化,因一旦乳化本產品將不能正常工作,用戶應選用抗乳化性強的油品。 積水報警器中浮了的配重板是通過實驗選配的,拆卸時不能搞錯, 浮子拆卸后裝配時必須保證清潔,且要保證浮子的中線在油水分界而上。 |
五、型號標注說明

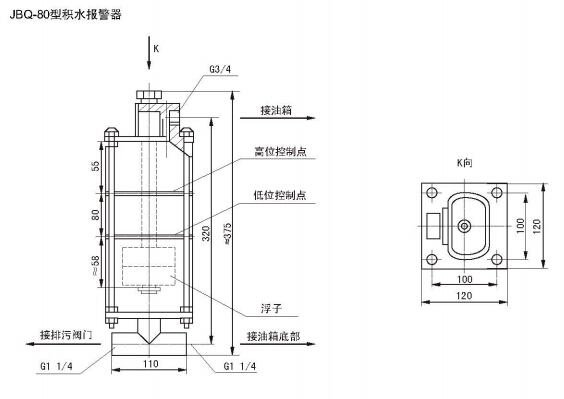

控制積水高度為80mm的積水報警器:
JBQ-80型積水報警器 UB/ZQ 4708-98〉
