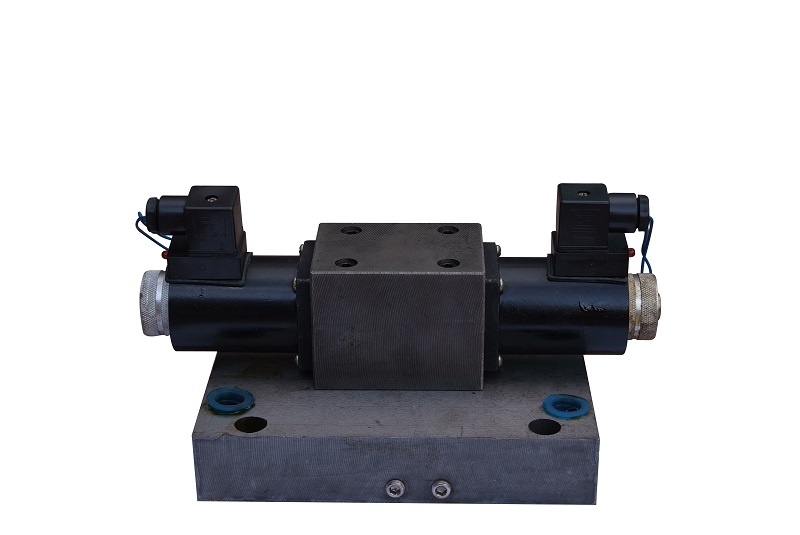

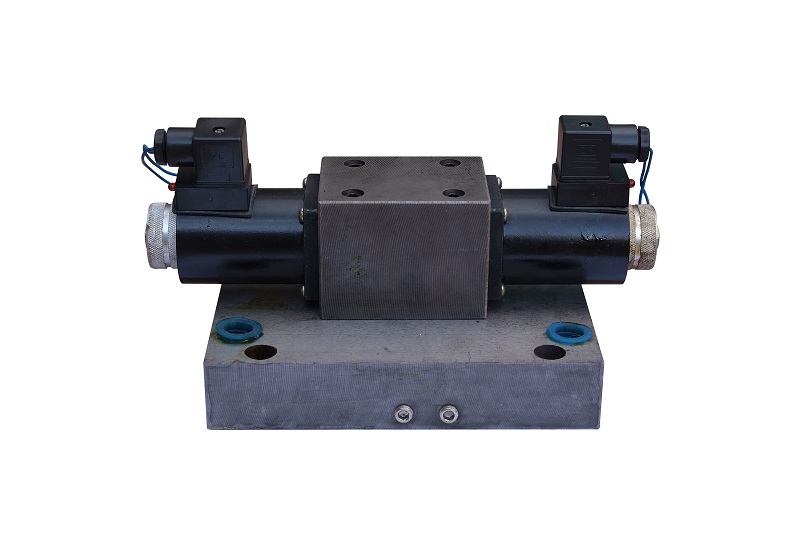

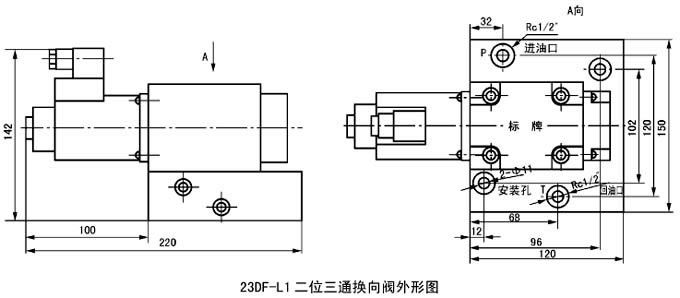

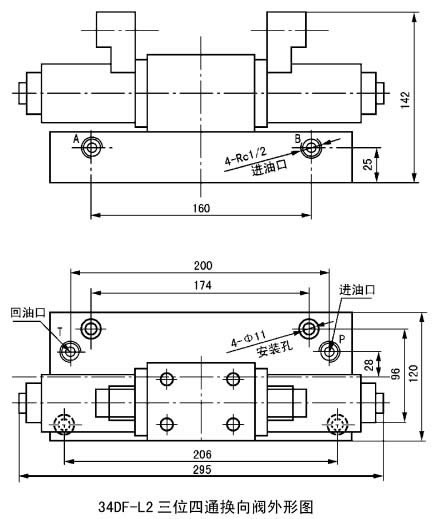

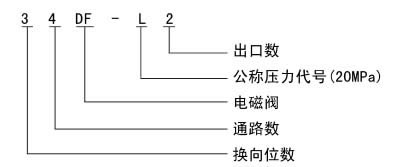

采用圓柱體的滑閥結構，使閥口開閉嚴密，長時間保持高壓不泄漏。采用強力電磁鐵和彈簧緩沖，使得換向可靠。

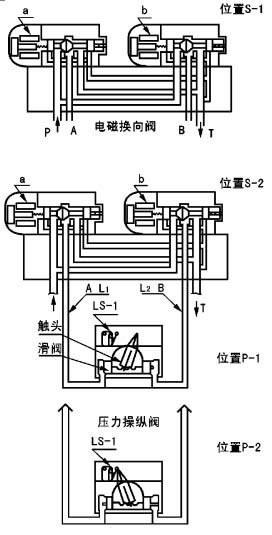

位置S-1

圖示為給油結束狀態，電磁閥的電磁鐵a和b都斷電去磁，壓力油入口關閉，潤滑泵處于停止工作狀態。在此狀態下兩條供油主管都向貯油器開放。

位置S-2

泵啟動的同時，電磁鐵a通電得磁，泵輸出的潤滑脂經A 口被送向供油主管L1，供油主管L2仍向貯油器開放。

位置P-1

供油主管末端安裝壓力操縱閥，當主管L1末端的壓力超過壓力操縱閥的設定壓力時，將其滑閥推向右側。

位置P-2

滑閥移動右側，將與其聯動的觸頭拔到左側、使行程開關LS-1處于接通狀態，向電控柜發出信號，使電磁鐵a 斷電，泵停止工作，恢復到位置S-1。

下次給油，電磁鐵b通電，泵輸出的潤滑劑經B口被送向供油主管L2，壓力操縱閥動作使行程開關處于斷開狀態。
