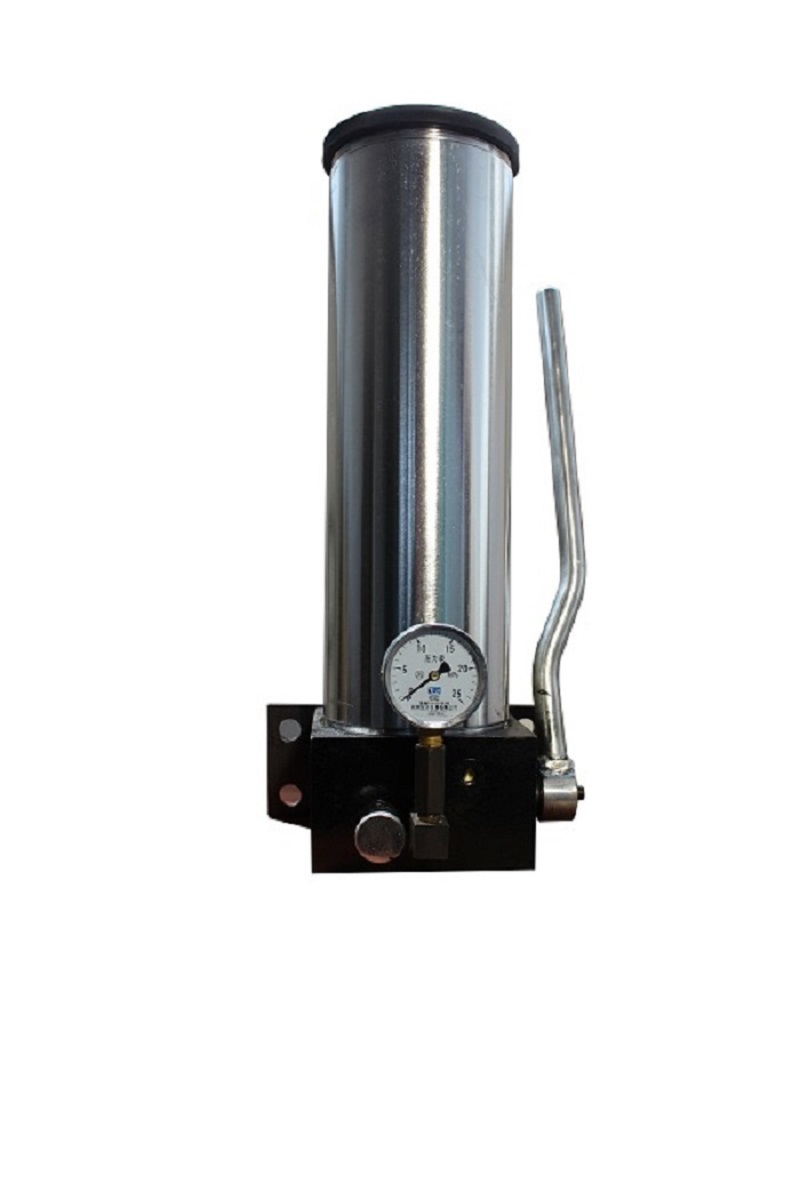

SGZ-8型手動潤滑泵(10MPa)
一、使用條件
本手動潤滑泵是一種由人力扳動手柄操作,排出潤滑脂的小型潤滑泵,可直接安裝于機器的壁板或機架上。與雙線給油器組成手動終端式集中潤滑系統。 適用于潤滑頻率較低(一般給油間隔為8小時以上),配管(DN20)長度不超過35米,潤滑點不超過50點的單機小型設備上,作為干油集中潤滑系統供送潤滑脂的裝置。 | ![]() |
二、技術參數
型號 | 公稱壓力Mpa | 給油量ml/循環 | 貯油筒體積L | 重量Kg |
SGZ-8 | 10 | 8 | 3.5 | 24 |
使用介質為錐入度265(25℃,150g)1/10mm的潤滑脂,適用環境溫度0℃~40℃。
三、工作原理

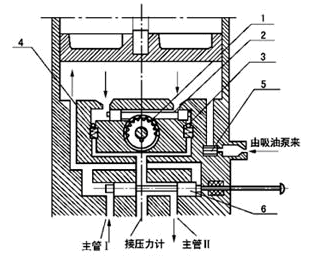

手動潤滑泵供脂是靠人工扳動手柄,通過小齒輪1帶動具有齒條的壓油柱塞2作往復運動來實現的。當柱塞處于(右圖所示)右端極限位置時,左端油腔容積增大形成真空,于是貯油筒內的潤滑脂在大氣和活塞壓力的作用下進入左端油腔內。當柱塞向左移動時,擠壓潤滑脂頂開單向閥4經換向閥進入輸油主管Ⅱ內;此時,柱塞右端油腔容積逐漸增大,潤滑脂被吸入,在柱塞返回向右移動時,充滿潤滑脂的油腔又逐漸變小,這樣擠壓潤滑脂,頂開單向閥3經換向閥流進輸送主管Ⅱ。供油過程中的換向是通過換向閥6實現的。當把換向閥手柄拉出時,潤滑脂從主管Ⅱ排出;當把換向閥手柄推進時,則潤滑脂從主油管Ⅰ排出。 | ![]() |

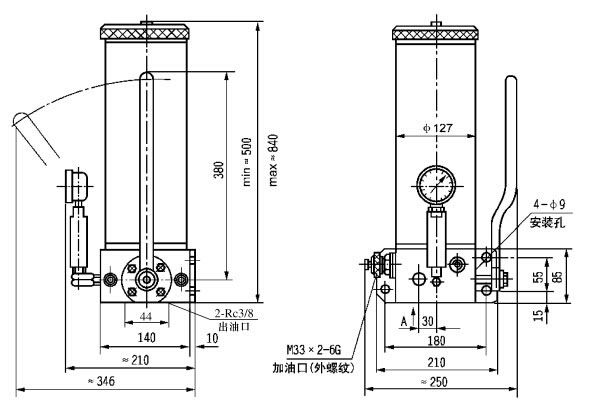

四、外形尺寸
![]() |
五、型號說明
六、操作方法 七、使用說明 | |
八、常見故障及排除 |
故障現象 | 故障原因 | 排除方法 |
泵的輸出壓力升不上去 | 1.壓力表損壞 2.貯油器和配管里進入空氣 3.保險片破裂 4.使用時間很長,柱塞與套過度磨損 | 1.更換壓力表 2.打開排氣閥排氣 3.更換保險片 4.更換柱塞 |
泵的輸出壓力急劇上升 | 1.換向閥換向未到位 2.管路阻塞 3.分配器動作不良 | 1.換向位閥 2.檢查管路 3.觀察分配器動作情況 |
