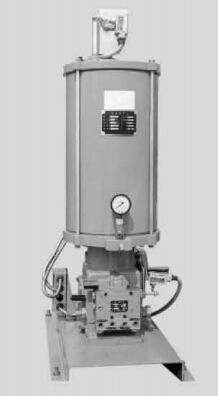

DRB-L型系列電動潤滑泵
一、使用條件
| DRB-L系列電動潤滑泵適用于潤滑點多，分布范圍廣，給油頻率高的雙線式干油集中潤滑系統。通過雙線分配器向潤滑部位供送潤滑脂，可滿足各種機器設備的需要，對于大型機組和生產線尤為適宜。 該系列電動潤滑泵可組成雙線環式集中潤滑系統，即系統的主管路組成環狀布置，由返回潤滑泵的主管道末端的系統壓力來控制液壓換向閥，使兩條主管道交替地供送潤滑脂的集中潤滑系統；見外形圖和外形尺寸表的規定。也可組成雙線終端式集中潤滑系統，即由主管道末端的壓力操縱閥來控制電磁。換向閥交替地使兩條主管道供送潤滑脂的集中潤滑系統，也見外形圖和外形尺寸的規定。 該系列電動潤滑泵采用雙柱塞機構，運轉可靠，減速機構置于泵體內，結構緊湊，體積小，配以相應的電控箱可以實現自動控制。 |  |
二、技術參數
型號 | 公稱壓力MPa | 公稱流量 | 貯油器 | 配管方式 | 電機型號 | 電動機功率kW | 減速比 | 轉速r/min | 減速器潤滑油量L | 重量kg | |
標準型號 | 引進型號 | ml/min | 容積L | ||||||||
DRB-L60Z-H | U-25AL | 20 | 60 | 20 | 環式 | A02-7124 | 0.37 | 1:15 | 100 | 1 | 140 |
DRB-L60Z-Z | U-25AE | 終端式 | 160 | ||||||||
DRB-L195Z-H | U-4AL | 195 | 35 | 環式 | Y802-4 | 0.75 | 1:20 | 75 | 2 | 210 | |
DRB-L195Z-Z | U-4AE | 終端式 | 230 | ||||||||
DRB-L585Z-H | U-5AL | 585 | 90 | 環式 | Y90L-4 | 1.5 | 5 | 456 | |||
DRB-L585Z-Z | U-5AE | 終端式 | 416 | ||||||||
使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂(NLGI0#-2#)。
三、外形尺寸
| 型號 | L | B | H | L1 | L2 | L3 | L4 | B1 | B2 | B3 | B4 |
| DRB-L60Z-H | 640 | 360 | 986 | 500 | 70 | 126 | 290 | 320 | 157 | 23 | 42 |
| DRB-L60Z-Z | 780 | 640 | 450 | 200 | 160 | ||||||
| DRB-L195Z-H | 800 | 452 | 1056 | 600 | 100 | 125 | 300 | 420 | 226 | 39 | 42 |
| DRB-L195Z-Z | 891 | 800 | 500 | 160 | |||||||
| DRB-L585Z-H | 1160 | 585 | 1335 | 860 | 150 | 100 | 667 | 520 | 476 | 244 | 111 |
| DRB-L585Z-Z | 667 | 239 | 160 |
| 型號 | B5 | B6 | H1 | H2 | H3 | H4 | D | d | 地腳螺栓 | |
| 最大 | 最小 | |||||||||
| DRB-L60Z-H | 118 | 20 | 598 | 155 | 60 | 130 | - | 269 | 14 | M12x200 |
| DRB-L60Z-Z | - | 85 | ||||||||
| DRB-L195Z-H | 118 | 16 | 687 | 167 | 83 | 164 | - | 319 | 18 | M16x400 |
| DRB-L195Z-Z | - | 108 | ||||||||
| DRB-L585Z-H | 226 | 22 | 815 | 170 | 110 | 248 | 277 | 457 | 22 | M20x500 |
| DRB-L585Z-Z | - | 135 | - | |||||||

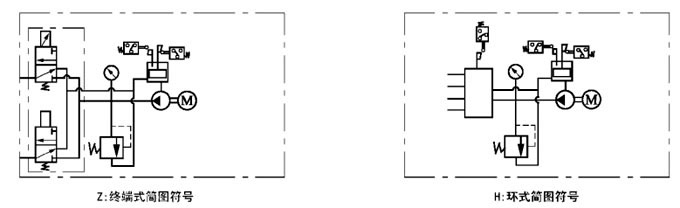

四、圖型符號

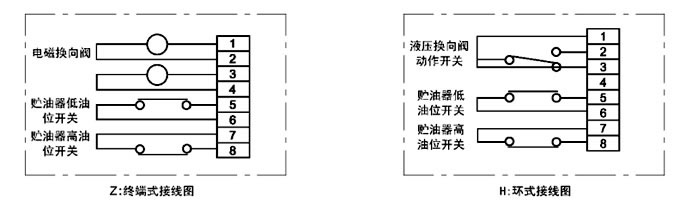

五、接線指示
六、工作原理
| 該系列電動潤滑泵由柱塞泵、貯油器、換向閥、電動機等部分組成。柱塞泵在電動機的驅動下，從貯油器吸入潤滑脂，壓送到換向閥，通過換向閥交替地沿兩個出油口輸送出去，當一個出油口壓送潤滑脂時，另一出油口與貯油器接通卸荷。 環式結構電動潤滑泵配用液壓換向閥，有四個接口，外接兩根供油主管分別由兩根供油管引回的回油管，依靠回油管內油脂的油壓推動換向閥換向。 終端式結構電動潤滑泵配用電磁換向閥，有二個接口，外接二根供油主管，依靠電磁鐵的得失電實現換向供油。 柱塞泵換向閥的動作原理詳見使用說明書。 |
七、使用說明
1、該系列電動潤滑泵應安裝在環境溫度合適，灰塵少，振動小，便于調整、檢查、維護保養及補脂方便的地方并且盡可能布置在系統的中心位置，縮短系統配管長度，保持最低壓力降，使泵能產生足以克服潤滑點阻力的壓力。
2、使用前先向柱塞泵的減速腔內加入N220的工業齒輪油至油標規定液面。
3、向貯油器內補脂使用DJB-V70型電動加油泵從潤滑泵的補給口補進，使用的潤滑脂應清潔，不允許夾雜有污物。
4、潤滑泵的回轉方向是單向的，使用時必須按電機上旋向牌規定的旋向接線使用。
5、泵溢流閥的標準設定壓力為23MPa，可以在0～20MPa范圍內任意調節，在使用時不允許超過泵公稱壓力的15%(23MPa)。
6、環式潤滑泵的液壓換向閥的設定壓力按5MPa調定。
7、該系列電動潤滑泵為室內安裝型，在室外或環境惡劣的場合使用時，必須采取防護措施。
八、外形圖

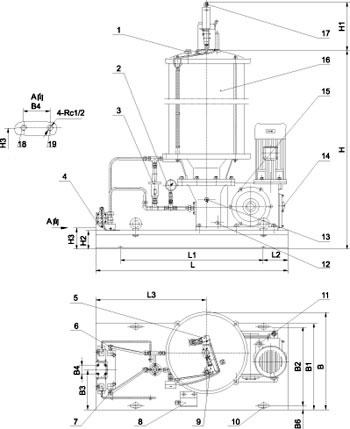

DRB-L60Z-H、DRB-L195Z-H型電動泵外形圖 |

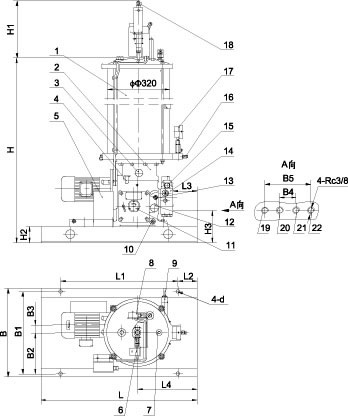

DRB-L585Z-H型電動泵外形圖 |

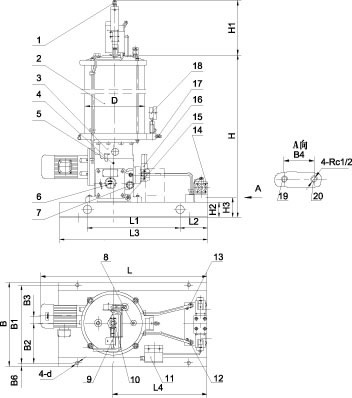

DRB-L60Z-Z, DRZB-L195Z-Z型電動泵外形圖 |

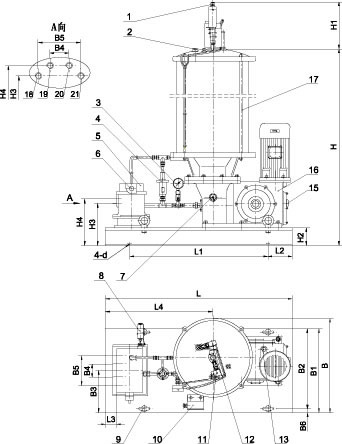

DRB-L585Z-Z型電動泵外形圖 |
九、訂貨須知
1、本系列電動潤滑泵配用以下四種形式標準電控箱，可根據不同控制要求選擇。
1.1 DEA-2E型（終端式）電控柜
1.2 DEA-2L型（環式）電控柜
1.3 R1902型（環式帶補脂控制）電控柜
1.4 R1904型（終端式帶補脂控制）電控柜
2、本系列電動潤滑泵分部件訂購按下表選型
